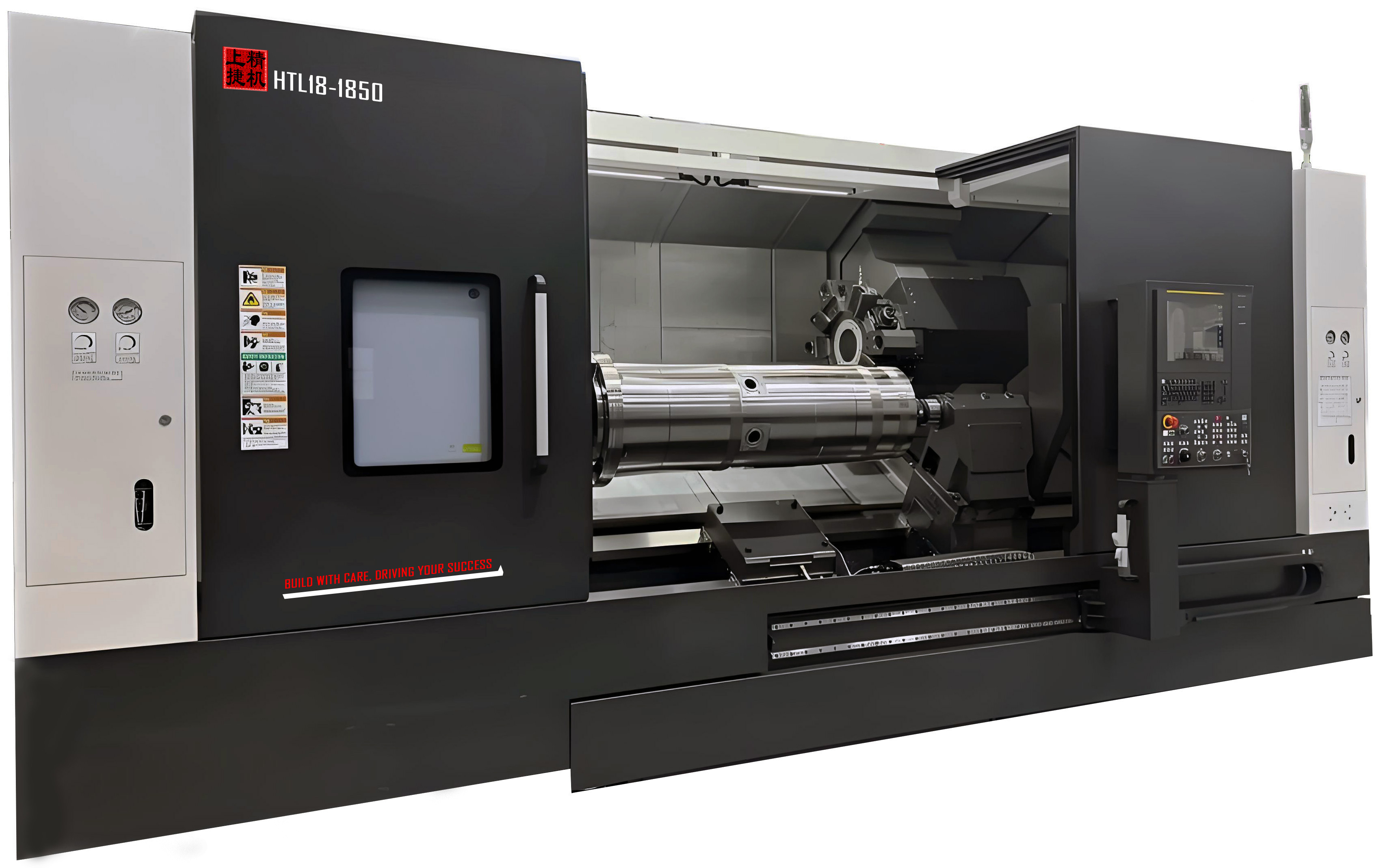

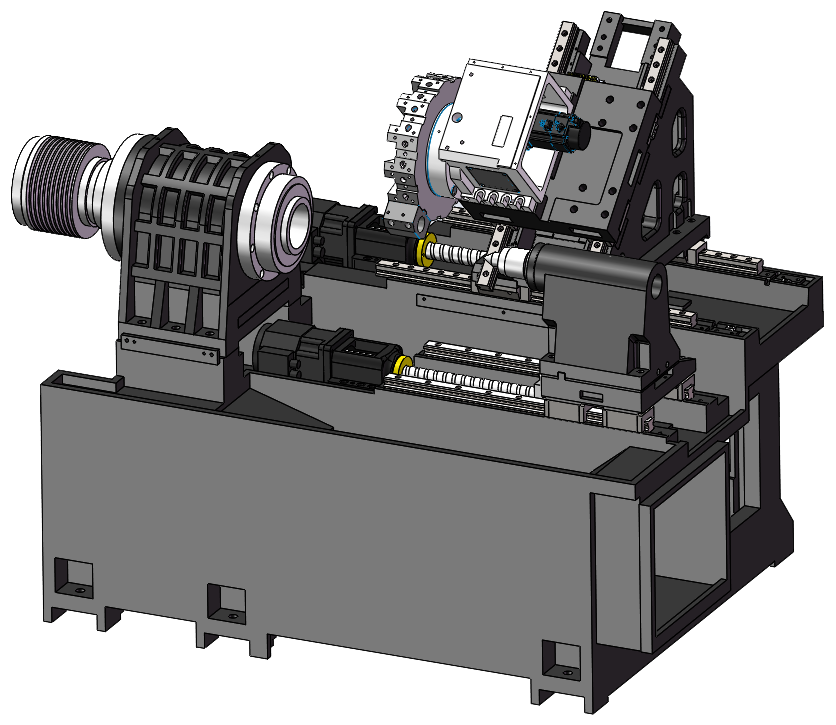

La série HTL est un centre de tournage CNC de grande taille, spécialement conçu pour les produits à arbre long et de grande taille. Il est équipé d'un banc intégré ultra-large, d'un chariot incliné à 45°, de guides linéaires à rouleaux de grande taille et d'une vis à billes de précision de 50 mm. La rigidité de la machine lui permet de réaliser diverses tâches d'usinage et de maintenir la précision du banc pendant longtemps. En appliquant l'analyse par éléments finis (FEM), la forme et la position des nervures de renforcement dans les pièces moulées sont optimisées pour obtenir la meilleure résistance du lit, rendant la structure du lit plus adaptée à la coupe lourde et prolongeant la durée de vie de l'outil. |
 |
■ Caractéristiques
| Type de machine | HTL18Y-1050 | HTL18Y-1250 | HTL18Y-1550 | HTL18Y-1850 | HTL18Y-2050 |
| 最大回转直径 Max. diamètre de balançoire | 730 mm | 730 mm | 730 mm | 730 mm | 730 mm |
| 最大加工直径 Max. diamètre d'usinage | 520 mm | 520 mm | 520 mm | 520 mm | 520 mm |
| 最大加工长度 Max. Longueur d'usinage | 1050 mm | 1250 mm | 1550 mm | 1850 mm | 2050 mm |
| Nez de broche | A2-8 | A2-8 | A2-8 | A2-8 | A2-8 |
| Puissance du moteur de broche | 11/15 kW | 11/15 kW | 11/15 kW | 11/15 kW | 11/15 kW |
| 主轴孔直径 Alésage de broche | 91 mm | 91 mm | 91 mm | 91 mm | 91 mm |
| 主轴最高转速 Max. vitesse de broche | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min |
| 插补Y轴行程 Interpolation du déplacement sur l'axe Y |
±80 mm | ±80 mm | ±80 mm | ±80 mm | ±80 mm |
| X轴行程 Axe X | 330 mm | 330 mm | 330 mm | 330 mm | 330 mm |
| Z轴行程 Axe Z | 1190 mm | 1390 mm | 1690 mm | 1990 mm | 2190 mm |
| Vitesse d'avance rapide sur l'axe X | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Vitesse d'avance rapide de l'axe Z | 30 m/min | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Axe X Axe X Max. couple du moteur | 45 N.m | 45 N.m | 45 N.m | 45 N.m | 45 N.m |
| Axe Z Max. couple du moteur | 55,8 Nm | 55,8 Nm | 55,8 Nm | 55,8 Nm | 55,8 Nm |
| Axe Y Axe Y Max. couple du moteur |
45 N.m | 45 N.m | 45 N.m | 45 N.m | 45 N.m |
| 液压夹紧 Serrage hydraulique Taille du mandrin |
10/12” | 10/12” | 10/12” | 10/12” | 10/12” |
| 伺服刀塔 Tourelle d'outil servo | 16/12 | 16/12 | 16/12 | 16/12 | 16/12 |
| Taille de l'outil OD | 25x25mm | 25x25mm | 25x25mm | 25x25mm | 25x25mm |
| Diamètre de l'outil d'alésage | ￠50 mm | ￠50 mm | ￠50 mm | ￠50 mm | ￠50 mm |
| Déplacement de la poupée mobile | MT-6# 500 mm |
MT-6# 600 mm |
MT-6# 600 mm |
MT-6# 600 mm |
MT-6# 600 mm |
| Dimensions de la machine (L x l x H) | 3200x1470x1850mm | 3400x1470x1850mm | 3750x1470x1850mm | 4150x1470x1850mm | 4350x1470x1850mm |
| Poids standard | 7500 kg | 7800 kg | 8100 kg | 8400 kg | 8700 kg |
■ Fonctions extensibles des machines-outils
| Interpolation de l'axe Y Fonction composée de tournage et de fraisage sur l'axe Y. |
 |
| Tourelle à outils servo à grande échelle La série HTL est équipée d'une grande tourelle à outils servo pour une coupe puissante. |
 |
| Tôle de protection intégrale La tôle de protection intérieure en acier inoxydable entièrement fermée est disposée de manière rationnelle et semble haut de gamme et élégante. |
 |
| Type d'arbre principal Contre-pointe programmable La série HTL est dotée d'une contre-pointe programmable hydraulique de type broche avec une capacité de charge élevée, un positionnement précis, une excellente stabilité et un fonctionnement pratique, idéal pour l'usinage de grandes pièces. |
 |
| Support central hydraulique autocentrant de haute précision Support central hydraulique autocentrant de haute précision configurable, améliorant la stabilité du traitement des arbres longs. |
 |
