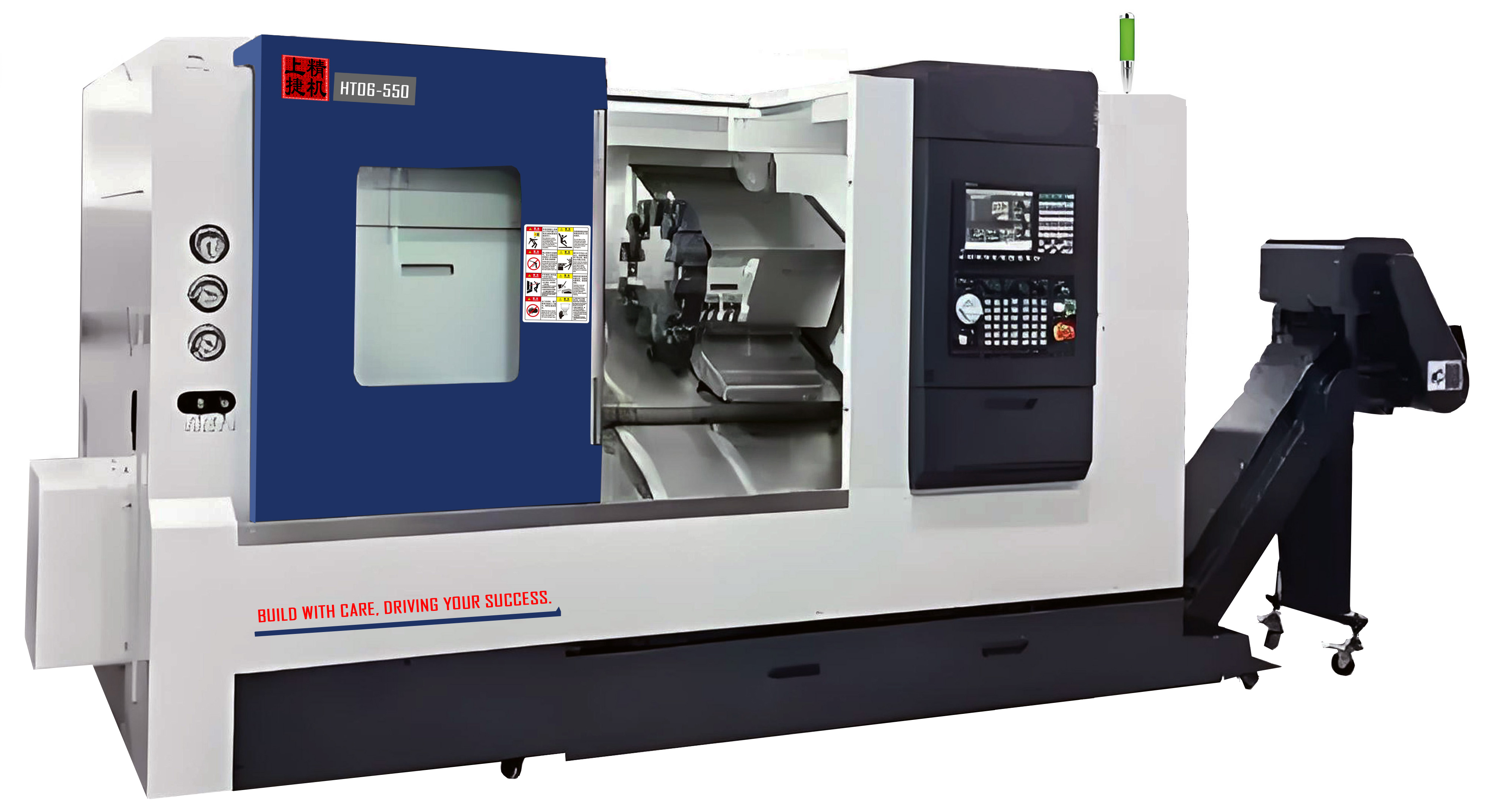

La série HT est un centre de tournage à tourelle robuste, spécialement conçu pour l'usinage intensif de disques et d'arbres de grandes dimensions. La contre-pointe et le rail de la contre-broche sont moulés d'un seul tenant et ont subi un traitement de renforcement et d'optimisation. Le banc extra-large améliore la stabilité de l'usinage et est particulièrement adapté aux exigences d'usinage composite de tournage et de fraisage. Le chariot incliné à 45°, associé à des guidages linéaires à rouleaux de grande taille et à des vis à billes de précision, permet de réaliser diverses tâches d'usinage et de maintenir la précision du banc pendant longtemps. En appliquant l'analyse par éléments finis (FEM), la forme et la position des nervures de renforcement dans les pièces moulées sont optimisées pour obtenir la meilleure résistance du lit, rendant la structure du lit plus adaptée à la coupe lourde et prolongeant la durée de vie de l'outil. |
 |
■ Caractéristiques
| Type de machine | HT08-350 | HT08-550 | HT08-750 |
| 最大回转直径 Max. diamètre de balançoire | 630 mm | 630 mm | 630 mm |
| 最大加工直径 Max. diamètre d'usinage | 420 mm | 420 mm | 420 mm |
| 最大加工长度 Max. Longueur d'usinage | 350 mm | 550 mm | 750 mm |
| Nez de broche | A2-8 | A2-8 | A2-8 |
| Puissance du moteur de broche | 11/15 kW | 11/15 kW | 11/15 kW |
| 主轴孔直径 Alésage de broche | 87 mm | 87 mm | 87 mm |
| 主轴最高转速 Max. vitesse de broche | 3000 tr/min | 3000 tr/min | 3000 tr/min |
| X轴行程 Axe X | 230 mm | 230 mm | 230 mm |
| Z轴行程 Axe Z | 380 mm | 580 mm | 780 mm |
| Vitesse d'avance rapide sur l'axe X | 30 m/min | 30 m/min | 30 m/min |
| Vitesse d'avance rapide de l'axe Z | 30 m/min | 30 m/min | 30 m/min |
| Axe X Axe X Max. couple du moteur | 34,5 Nm | 34,5 Nm | 34,5 Nm |
| Axe Z Max. couple du moteur | 45 N.m | 45 N.m | 45 N.m |
| 液压夹紧 Serrage hydraulique Taille du mandrin |
10/12” | 10/12” | 10/12” |
| 伺服刀塔 Tourelle d'outil servo | 8/12 | 8/12 | 8/12 |
| Taille de l'outil OD | 25x25mm | 25x25mm | 25x25mm |
| Déplacement de la poupée mobile | MT-5# 250 mm |
MT-5# 350 mm |
MT-5# 400 mm |
| Dimensions de la machine (L x l x H) | 2350x1470x1850mm | 2600x1470x1850mm | 2850x1470x1850mm |
| Poids standard | 3100 kg | 4000 kg | 4700 kg |
■ Fonctions extensibles des machines-outils
| Tournage-fraisage L'ensemble de la série HT peut être équipé d'une tourelle d'outils servo-électriques pour atteindre la capacité de traitement des fonctions composées de tournage et de fraisage. |
 |
| Contre-pointe programmable La machine peut être configurée avec une tourelle servo ou personnalisée avec plusieurs têtes motrices pour offrir des capacités de tournage-fraisage haut de gamme. Cette solution polyvalente répond aux exigences d'usinage complexes tout en minimisant les investissements en équipements des clients. |
 |
